Kit insufflation fumée toit terrasse : contrôler l'étanchéité
Le kit insufflation fumée toit terrasse est un ensemble qui diffuse une fumée visible sous la membrane d'étanchéité d'une toiture-terrasse mise en légère surpression. La fumée ressort aux endroits où l'étanchéité est ouverte : percement, relevé mal soudé, joint décollé, émergence
Le kit insufflation fumée toit terrasse est un ensemble qui diffuse une fumée visible sous la membrane d'étanchéité d'une toiture-terrasse mise en légère surpression. La fumée ressort aux endroits où l'étanchéité est ouverte : percement, relevé mal soudé, joint décollé, émergence non traitée. Le contrôle se fait sans dépose de l'ouvrage et sans mise en eau préalable.
Qu'est-ce qu'un kit insufflation fumée toit terrasse ?

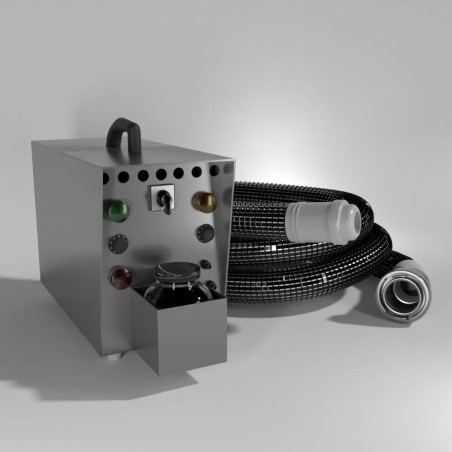

Le kit réunit trois éléments : un générateur de fumée, un liquide fumigène et un tuyau de diffusion. Le générateur chauffe ou pulvérise le fumigène et produit un volume de fumée visible, acheminé par le tuyau jusqu'à la zone à contrôler. Le liquide fumigène est disponible en bidon de 5 litres.
Le générateur se présente sous forme de caisson métallique avec poignée de transport, voyants de contrôle et bouchon de remplissage. Sur le terrain, il se pose à plat sur la terrasse ou sur un support stable, à proximité du point d'injection. Le tuyau annelé se déroule jusqu'au raccord choisi.
Deux raccords sont proposés en option : le raccord toit-terrasse, pour injecter sous la membrane, et le raccord hélice, pour les gaines et conduits de ventilation. La même machine couvre donc deux métiers : l'étanchéité de toiture et le contrôle des réseaux aérauliques.
Comment se déroule un contrôle d'étanchéité à la fumée ?
Le contrôle se prépare avant l'insufflation. On repère les points singuliers de la terrasse : relevés d'acrotère, émergences de ventilation, joints de dilatation, traversées de câbles, zones de reprise après travaux. Ces points sont les candidats naturels à une fuite.
On insuffle ensuite la fumée dans la zone à tester. Elle progresse dans le volume disponible et sort là où le complexe d'étanchéité est ouvert. Chaque sortie est marquée au sol ou sur la membrane, photographiée et datée. Le relevé sert de base au devis de reprise puis de référence pour la contre-visite.
Les images ci-dessous montrent la mise en œuvre du kit sur une toiture-terrasse : c'est le meilleur moyen de comprendre le comportement de la fumée avant de commander le matériel.
- Délimiter la zone et lister les points singuliers
- Poser le générateur à plat, hors du vent dominant
- Raccorder le tuyau et le raccord adapté à l'ouvrage
- Mettre le volume en légère surpression
- Insuffler la fumée et laisser le temps de migration
- Marquer, photographier et dater chaque sortie de fumée
Pourquoi un syndic ou un plombier demande ce contrôle ?
Le contrôle à la fumée localise un défaut sans déposer la protection gravillonnée ni l'isolant. Pour un syndic, cela veut dire un diagnostic documenté, remis au conseil syndical, avant d'engager une réparation lourde sur les parties communes.
Pour un plombier ou une entreprise d'étanchéité, l'intérêt est double : cibler la reprise au bon endroit et prouver l'origine de l'infiltration quand plusieurs corps de métier sont mis en cause. La fumée rend visible ce qui est habituellement caché.
Le même principe s'applique aux réseaux de ventilation : après un nettoyage de gaine, une insufflation de fumée révèle les jonctions ouvertes, les piquages non étanches et les percements. Le contrôle s'intègre alors dans une prestation de nettoyage et de vérification d'étanchéité.
Sur une collectivité ou un bailleur social, la campagne peut être planifiée par bâtiment : on repère, on chiffre, on regroupe les reprises. Cela évite les interventions en urgence à chaque épisode de pluie.
Quel raccord choisir : toit terrasse ou hélice ?
Le choix du raccord dépend de l'ouvrage, pas du générateur. Le raccord toit-terrasse amène la fumée sous le complexe d'étanchéité, dans un volume large et peu cloisonné. Le raccord hélice s'adapte aux gaines et aux conduits, dans un volume fermé et étroit.
Les deux raccords sont disponibles séparément, en complément ou non du générateur. Un plombier qui ne fait que de la toiture peut ne prendre que le raccord toit-terrasse ; une entreprise de ventilation prendra le raccord hélice. Le générateur reste le même.
| Critère | Raccord toit terrasse | Raccord hélice |
|---|---|---|
| Ouvrage visé | Membrane, relevés, joints de terrasse | Gaine, conduit, réseau de ventilation |
| Volume de diffusion | Large, sous le complexe d'étanchéité | Fermé, longitudinal dans le conduit |
| Point d'injection | En périphérie ou en zone centrale | En amont du tronçon à tester |
| Lecture du résultat | Sorties de fumée en surface | Sorties aux jonctions et piquages |
Quelles limites faut-il connaître avant d'acheter ?
Le contrôle à la fumée localise, il ne quantifie pas. Il indique où le défaut se trouve, pas son débit de fuite ni son impact sur l'humidité de l'isolant. Un essai d'étanchéité à l'eau reste nécessaire pour qualifier l'ouvrage selon le référentiel applicable au chantier.
Le résultat dépend des conditions extérieures. Par grand vent ou sur une terrasse très ventilée, la fumée se disperse avant d'être lisible. Sur une toiture de grande surface, un seul point d'injection ne suffit pas à couvrir l'ensemble : il faut travailler par zones.
Enfin, la fumée ne traverse pas un support saturé d'eau. Si l'isolant est gorgé, la migration se fait mal et le défaut peut rester invisible. Dans ce cas, une caméra d'inspection vient compléter le diagnostic pour visualiser l'intérieur du réseau ou du conduit concerné.
AGM TEC est un fabricant français installé à Bessières (31). Le matériel est conçu pour un usage professionnel sur chantier, pas pour un usage domestique ponctuel.
