Générateur de fumée chantier avec turbine : principe et usages

Un générateur de fumée de chantier avec turbine met un volume en légère surpression avec une fumée visible : les fuites d'air apparaissent là où la fumée s'échappe. Il sert au contrôle d'étanchéité de toitures-terrasses, de gaines de ventilation et de réseaux enterrés, sans mise en eau.

Qu'est-ce qu'un générateur de fumée de chantier avec turbine ?

L'appareil produit une fumée dense et la turbine la pousse dans un volume fermé : canalisation, gaine, vide sanitaire, toiture-terrasse. Le volume monte doucement en surpression. L'air chargé de fumée cherche la sortie : il ressort par les défauts d'étanchéité, les joints mal posés, les percements oubliés ou les relevés mal soudés.

Le principe est simple à lire sur le terrain. La fumée rend visible ce qui ne se voit pas : une fuite sous un complexe d'étanchéité, un manchon mal raccordé, une fissure derrière une gaine. Le repérage se fait à l'œil nu, sans démontage et sans eau.

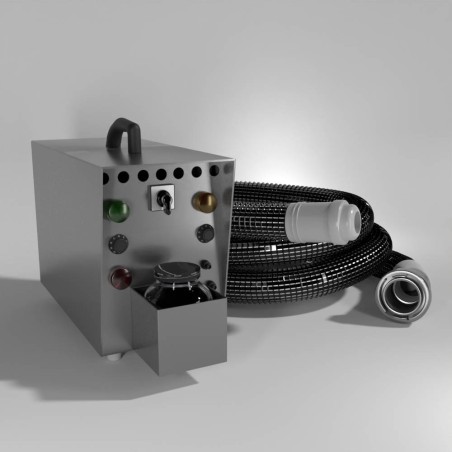

L'ensemble se compose généralement d'un boîtier de commande, d'une turbine, d'un dispositif de production de fumée et d'une gaine souple qui amène la fumée jusqu'à l'entrée du volume à tester. Le boîtier porte les commandes et les voyants de contrôle ; la gaine annelée se raccorde sur l'ouvrage ou sur un point d'accès.

AGM TEC est un fabricant français installé à Bessières (31). L'entreprise conçoit des caméras d'inspection et des équipements de contrôle de réseaux, dont les gammes Tubicam, Verticam, Scopicam et les robots d'inspection.

Comment se passe un contrôle d'étanchéité à la fumée sur une toiture-terrasse ?

On commence par fermer le volume autant que possible : relevés, entrées d'air, évacuations, sorties de toiture. Plus le volume est cloisonné, plus la fumée reste concentrée et plus les fuites ressortent nettement.

La gaine est amenée depuis un point d'accès praticable. La turbine injecte la fumée, puis l'opérateur laisse le volume se remplir. L'observation se fait ensuite par balayage, zone par zone, en suivant les reliefs : relevés, joints, pénétrations, évacuations, rives.

Chaque sortie de fumée est repérée et marquée au sol ou sur le support, avec une photo à l'appui. Le repérage sert de base aux réparations et au procès-verbal de contrôle.

Sur toiture accessible, l'opération évite la mise en eau, qui charge la structure et demande un temps de séchage. Elle reste un contrôle visuel : elle localise, elle ne mesure pas.

Sur quels réseaux et conduits utiliser le test à la fumée ?

Le test à la fumée s'emploie dès qu'un réseau ou un volume doit être contrôlé sans eau et sans démontage lourd. Il met en évidence les liaisons défaillantes entre tronçons, les raccords mal emmanchés et les percements.

En ventilation, il aide à vérifier le tracé réel d'une gaine, à repérer une reprise d'air parasite ou un raccord qui fuit après travaux. Il complète utilement l'inspection caméra, qui montre l'intérieur du conduit.

Sur les réseaux enterrés ou en galerie, la fumée ressort au niveau du sol ou dans un regard voisin, ce qui oriente la recherche avant tout terrassement. Le résultat dépend du sol, du vent et de la profondeur : il oriente le diagnostic, il ne le remplace pas.

Le contrôle est aussi utile après un nettoyage ou une réfection : il confirme que les travaux ont rétabli l'étanchéité attendue.

• Gaines et réseaux de ventilation, extraction, VMC.
• Toitures-terrasses et complexes d'étanchéité.
• Réseaux enterrés et regards, pour orienter la recherche de fuite.
• Vides sanitaires, locaux techniques et volumes cloisonnés.
• Contrôle après travaux, nettoyage ou remise en état.

Ce que le test à la fumée ne remplace pas

Le test à la fumée est qualitatif. Il montre qu'une fuite existe et où elle se situe. Il ne donne pas de débit de fuite et ne vaut pas essai réglementaire d'étanchéité à l'air ou à l'eau, qui se conduit avec les instruments et les protocoles prévus par le marché.

Le vent, les courants d'air et les ouvertures non obturées perturbent la lecture. Sur un grand volume ou un réseau très ramifié, il faut parfois procéder par étapes et cloisonner pour rester lisible.

En local occupé ou en zone sensible, la fumée et son comportement doivent être vérifiés avec le responsable du site. Le type de fumée, l'alimentation de l'appareil et les consignes de sécurité dépendent du matériel : reportez-vous à la notice du fabricant.

Enfin, le générateur ne remplace pas l'inspection caméra quand il faut voir l'état intérieur d'un conduit, ni les mesures d'épaisseur ou de débit. Les deux se complètent.

Comment choisir votre générateur de fumée avec turbine ?

Le choix part du chantier, pas de la fiche produit. Un contrôle de toiture-terrasse, un réseau de ventilation en bâtiment occupé et une recherche de fuite sur réseau enterré n'appellent pas le même matériel ni la même organisation.

Regardez d'abord l'accès : où poserez-vous l'appareil, et jusqu'où faut-il amener la fumée ? La longueur et le diamètre de gaine disponibles déterminent les chantiers que vous pourrez couvrir.

Vérifiez ensuite la maniabilité et l'alimentation, surtout si l'appareil monte en toiture ou descend en galerie. Prévoyez les accessoires d'obturation, ils font souvent la différence sur la qualité du repérage.

Enfin, demandez la fiche technique et les préconisations d'usage au fabricant ou au distributeur : volume traité, type de fumée, temps de mise en régime, entretien. Ces données engagent la responsabilité du contrôle.

• Le volume à mettre en fumée et son accessibilité.
• La longueur et le diamètre de gaine nécessaires pour atteindre le point d'injection.
• Le type de fumée, adapté au site et aux occupants.
• L'alimentation, le poids et le transport jusqu'au point d'usage.
• Les accessoires d'obturation et de raccordement.
• La disponibilité de la documentation technique et des pièces.

Point à vérifier	Pourquoi cela compte sur le chantier
Volume à traiter	Détermine le temps de mise en fumée et le cloisonnement à prévoir.
Longueur de gaine	Conditionne l'accès au point d'injection depuis une zone praticable.
Type de fumée	À valider selon le site, les occupants et la notice du fabricant.
Maniabilité et alimentation	Change l'organisation entre toiture, local technique et galerie.
